Quick 400x350 mm Pano Tepe Fanı - 230V AC Ebm-Papst Motorlu (QFF 5500)
Quick QFF 5500 Serisi Ebm-Papst Motorlu Pano Tepe Fanı 230V AC
Orta ve büyük ölçekli elektrik panoları, dikili tip otomasyon kabinleri ve endüstriyel sürücü (VFD) sistemlerinin tavan iklimlendirme süreçleri için özel olarak üretilen Quick QFF 5500 serisi 230V AC pano tepe fanı, kabin içerisinde sıkışan termal yükü en üst noktadan emerek dışarı fırlatır. Güçlü fan mekanizmasında dünya standartlarını belirleyen Alman teknoloji devi Ebm-Papst fan motoru mimarisi barındıran bu profesyonel pano tepe fanı, ağır sanayi tesislerindeki kesintisiz operasyon rejimlerinde (%100 Duty Cycle) maksimum motor ömrü ve sıfır performans kaybı ile çalışır. Tavan montaj birleşim yüzeyini tamamen sızdırmaz hale getiren poliüretan dökme sıvı conta altyapısı sayesinde IP44 koruma sınıfını eksiksiz sağlar; dikey sıvı damlamalarına, yoğuşma neme ve fabrika ortamındaki toz çökmelerine karşı pano içi şalt malzemelerinize tam bir koruma kalkanı sunar.
ABS UL94-V0 Yanmaz Kasa Güvenliği ve Pratik Tırnaklı Sabitleme
Uluslararası endüstriyel kabin güvenlik normlarına %100 uyumlu olarak üretilen bu tavan tipi pano tepe fanı modelinin dış enjeksiyon gövdesi, ABS UL94-V0 standardında alev yürütmez ve kendi kendine sönen plastik alaşımdan imal edilmiştir. Montaj operasyonlarında vidalama, somunlama veya karmaşık mekanik işçilikleri tamamen ortadan kaldıran Fast Clip-on (akıllı montaj tırnakları) teknolojisi sayesinde, 183x183 mm standart tavan sac kesim penceresine dışarıdan saniyeler içinde tık diye yerleşir. Çift bilyalı rulman yataklaması (Ball Bearing) ile sürtünme direncini en aza indirgeyen bu üstün nitelikli pano tepe fanı ünitesi, 570 m³/h yüksek filtreli debi performansına rağmen 66 dB optimize edilmiş ses desibeliyle sessiz ve kararlı bir hava sirkülasyon koridoru oluşturur.
Fabrikasyon Teknik Özellikler Tablosu
Not: Aşağıdaki teknik veriler orijinal Quick QFF 5500 230V AC laboratuvar dökümantasyonuna ait mühendislik test sonuçlarıdır.
| Kriter / Parametre | Teknik Değer | Endüstriyel Standart ve Detaylar |
|---|---|---|

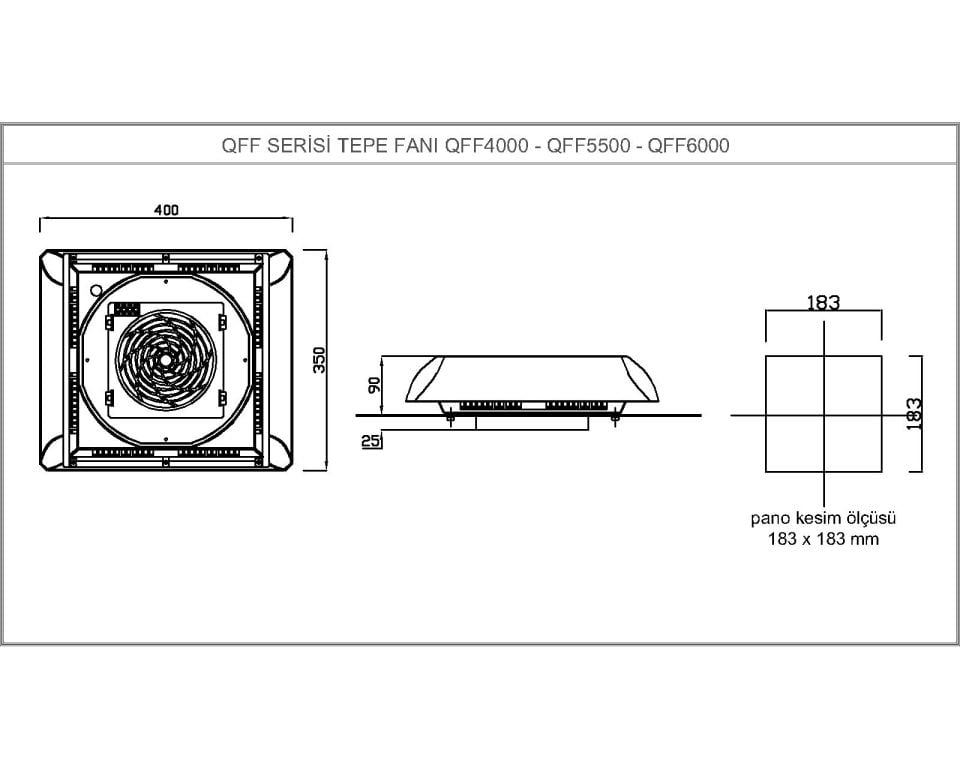

| Dış Ölçüler | 400 x 350 x 102 mm | Kabin tavanı üzerinde geniş kapama alanı sağlayan estetik, aerodinamik dış şasi tasarımı |
| Pano Kesim Ölçüsü | 183 x 183 mm | QFF 4000 serisi ile ortak sac kesim ölçüsü sayesinde kolay üst model geçiş imkanı |
| Fan Motoru Altyapısı | Ebm-Papst (Alman Motor Teknolojisi) | Mühendislik şartnamelerinde özellikle aranan, en yüksek rulman ve bobin kalitesi |
| Besleme Voltajı & Güç | 230 V / 50-60 Hz — 48 Watt | 0.22 Amper nominal akım çekişi ile yüksek enerji tasarrufu ve sürekli devrede kalma rejimi |
| Filtreli Hava Debisi | 570 m³/h | Yoğun termal yük altında çalışan büyük şalt cihazları için optimize edilmiş dikey emiş gücü |
| Koruma Sınıfı & Rulman | IP44 / Ball Bearing (Rulmanlı) | Poliüretan sıvı conta sızdırmazlığı ve uzun işletme ömürlü çift sıralı mekanik rulman yapısı |
| Gürültü Seviyesi & Renk | 66 dB / RAL 7032 - RAL 7035 Grey | Debi artışına oranla minimize edilmiş endüstriyel ses seviyesi (Toplam Ağırlık: 3.2 kg) |
