Aksiyel Fan Nedir? Çalışma Prensibi, Özellikleri ve Kullanım Alanları

Havalandırma sistemlerinde kullanılan fanlar, çalışma prensipleri ve hava akış yönlerine göre farklı gruplara ayrılır. Bu fan türleri içerisinde en yaygın kullanılanlardan biri aksiyel fan sistemidir. Basit bir duvar tipi havalandırma uygulamasından büyük endüstriyel tesislere kadar oldukça geniş bir kullanım alanına sahip olan aksiyel fanlar, özellikle yüksek miktarda havanın taşınması gereken uygulamalarda önemli avantajlar sağlar.

Peki aksiyel fan nedir, nasıl çalışır ve hangi uygulamalarda tercih edilir? Bu yazımızda aksiyel fanların temel çalışma prensibini, özelliklerini ve kullanım alanlarını ele alacağız.

Aksiyel Fan Nedir?

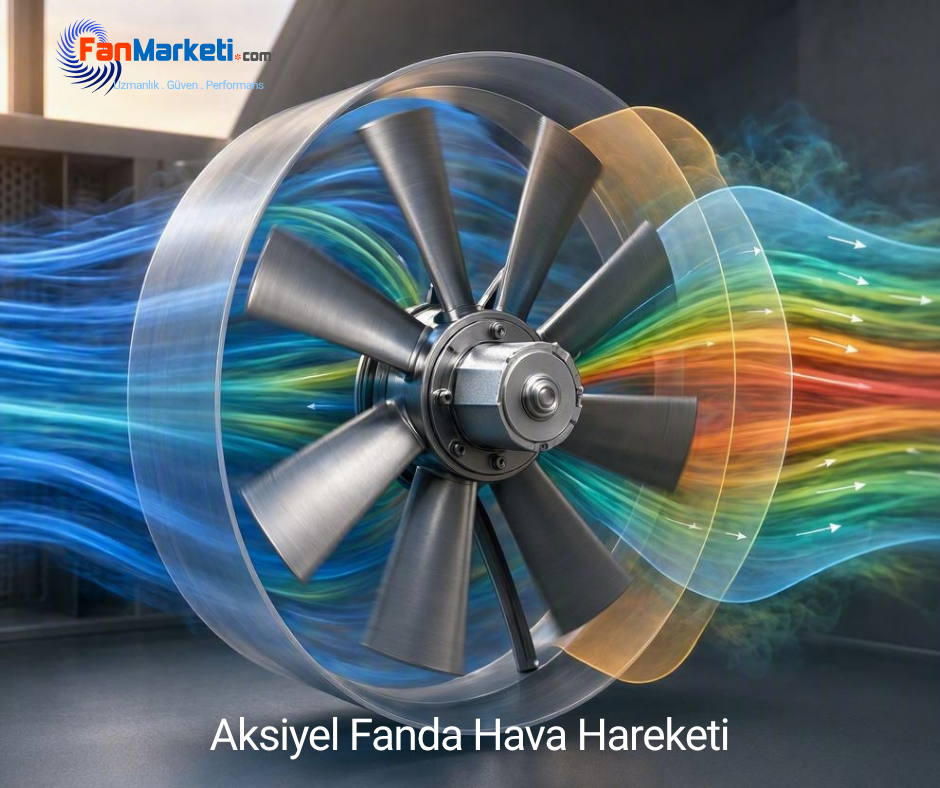

Aksiyel fan, havayı fanın dönme eksenine yaklaşık paralel yönde hareket ettiren bir fan türüdür. Fan kanatlarının dönmesiyle hava bir taraftan emilir ve fanın ekseni doğrultusunda diğer tarafa doğru hareket ettirilir. "Aksiyel" ifadesi de bu eksen doğrultusundaki hava hareketinden gelir.

En basit haliyle bir aksiyel fan; motor, fan kanatları veya pervane, göbek ve uygulamaya bağlı olarak fan gövdesinden meydana gelir. Kullanım amacına göre koruyucu kafes, panjur, montaj plakası, silindirik gövde veya yönlendirici kanatlar gibi ilave bileşenler de bulunabilir.

Aksiyel fanların ölçüleri ve yapıları uygulamaya göre büyük farklılık gösterebilir. Küçük çaplı cihaz soğutma fanlarından, çok yüksek hava debilerinin taşındığı büyük endüstriyel aksiyel fanlara kadar geniş bir ürün grubu bulunmaktadır.

Aksiyel Fan Nasıl Çalışır?

Bir aksiyel fanın çalışma prensibi temelde oldukça basittir. Elektrik motorunun döndürdüğü fan kanatları, hava üzerinde bir basınç farkı oluşturarak havanın fan içerisinden hareket etmesini sağlar.

Hava fanın emiş tarafından alınır, dönen kanatların etkisiyle hızlandırılır ve fanın diğer tarafından dışarı atılır. Hava akışının ana yönü fan milinin ekseni boyunca devam ettiği için aksiyel fanlar, büyük miktarda havanın taşınması gereken birçok havalandırma uygulamasında kullanılabilir.

Ancak bütün aksiyel fanların aynı performansa sahip olduğunu düşünmek doğru değildir. Kanat geometrisi, kanat açısı, fan çapı, devir sayısı, motor gücü, gövde yapısı ve varsa yönlendirici kanatlar fanın sağlayabileceği hava debisini, basıncı, verimi ve ses seviyesini doğrudan etkileyebilir.

Aksiyel Fanların Temel Özellikleri Nelerdir?

Aksiyel fanların en belirgin özelliği, havayı fan ekseni doğrultusunda hareket ettirmeleridir. Tasarımlarına göre farklı performans karakteristikleri göstermekle birlikte aksiyel fanlar genel olarak yüksek hava debilerinin gerekli olduğu uygulamalarda yaygın olarak tercih edilir.

• Yüksek hava debileri sağlayabilir: Büyük miktarda havanın taşınması gereken havalandırma uygulamalarında kullanılabilir.
• Kompakt yapıya sahiptir: Havanın eksen doğrultusunda hareket etmesi, birçok uygulamada fanın nispeten kompakt bir yapıda tasarlanabilmesini sağlar.
• Farklı montaj seçenekleri bulunur: Duvara, panele veya kanal içerisine monte edilebilen farklı aksiyel fan tasarımları mevcuttur.
• Geniş kapasite aralığı sunar: Küçük havalandırma uygulamalarından büyük endüstriyel sistemlere kadar farklı çap ve kapasitelerde üretilebilir.
• Farklı çalışma koşullarına uyarlanabilir: Uygun tasarım ve ürün seçimiyle ticari, endüstriyel ve bazı özel havalandırma uygulamalarında kullanılabilir.

Aksiyel Fan Nerelerde Kullanılır?

Aksiyel fan kullanım alanları oldukça geniştir. Kullanılacak fanın tipi ve kapasitesi uygulamaya göre değişmekle birlikte, aksiyel fanlara birçok ticari ve endüstriyel havalandırma sisteminde rastlamak mümkündür.

Fabrika ve Üretim Alanları

Üretim sırasında oluşan sıcak havanın uzaklaştırılması veya çalışma alanının genel havalandırmasının sağlanması amacıyla aksiyel fanlardan yararlanılabilir. Büyük hacimli alanlarda ihtiyaç duyulan yüksek hava debileri, aksiyel fanların endüstriyel uygulamalarda sık kullanılmasının önemli nedenlerinden biridir.

Depo ve Atölyeler

Depolar, atölyeler ve benzeri büyük hacimli alanlarda iç ortam havasının yenilenmesi ve sıcak havanın tahliye edilmesi amacıyla duvar veya kanal tipi aksiyel fanlar kullanılabilir.

Ticari Alanlar

Uygun kapasite ve fan tipi seçildiğinde çeşitli ticari hacimlerin genel havalandırmasında da aksiyel fanlardan yararlanılabilir. Uygulamanın niteliğine göre fan doğrudan duvara monte edilebileceği gibi bir kanal sisteminin parçası olarak da çalışabilir.

Makine ve Ekipman Havalandırması

Elektriksel veya mekanik ekipmanların çalışması sırasında ortaya çıkan ısının uzaklaştırılması için de aksiyel fanlar kullanılabilir. Buradaki temel amaç, ekipman çevresinde yeterli hava hareketini oluşturarak oluşan ısının ortamdan uzaklaştırılmasına yardımcı olmaktır.

Kanal Sistemleri

Silindirik gövdeli aksiyel fanlar uygun havalandırma kanallarına bağlanarak kullanılabilir. Ancak kanal uzunluğu, dirsekler, damperler, menfezler ve diğer sistem elemanları hava akışına direnç oluşturdukları için kanal sistemlerinde fan seçiminin yalnızca nominal debiye bakılarak yapılmaması gerekir.

Kanal içerisinde kullanılacak fan alternatiflerini incelemek için kanal tipi fanlar kategorisine göz atabilirsiniz.

Özel Endüstriyel Uygulamalar

Aksiyel fanların özel tasarımları yüksek sıcaklık, duman tahliyesi veya patlayıcı atmosfer gibi özel çalışma koşullarında da kullanılabilir. Ancak bu tür uygulamalarda standart bir aksiyel fan kullanılması uygun değildir. Fanın çalışma ortamına uygun olarak tasarlanmış ve uygulamanın gerektirdiği standart, dayanım ve sertifikasyon şartlarını karşılıyor olması gerekir.

Patlayıcı atmosfer riski bulunan uygulamalar için uygun exproof fanlar kullanılmalıdır.

Aksiyel Fan Çeşitleri Nelerdir?

Aksiyel fanlar gövde yapısına, kanat tasarımına, montaj şekline ve kullanım amacına göre farklı gruplara ayrılabilir. Piyasada karşılaşılabilecek başlıca aksiyel fan uygulamaları arasında şunlar bulunur:

• Duvar ve panel tipi aksiyel fanlar
• Tüp aksiyel fanlar
• Kanal tipi aksiyel fanlar
• Yönlendirici kanatlı aksiyel fanlar
• Çatı uygulamalarında kullanılan aksiyel fanlar
• Endüstriyel aksiyel fanlar
• Özel amaçlı aksiyel fanlar

Bu fanların çalışma karakteristikleri birbirinden farklıdır. Bu nedenle yalnızca "aksiyel fan" ifadesinden hareket ederek fanın belirli bir uygulamaya uygun olduğuna karar verilmemelidir.

Çatı üzerinden egzoz yapılması gereken uygulamalarda kullanılan ürünler için çatı tipi fanlar kategorisini inceleyebilirsiniz.

Aksiyel Fan Seçimi Neden Sadece m³/h Değerine Göre Yapılmamalıdır?

Fan seçiminde en sık karşılaşılan hatalardan biri, yalnızca ihtiyaç duyulan hava debisine bakılarak ürün seçilmesidir. Örneğin katalog üzerinde maksimum 10.000 m³/h hava debisi belirtilen bir fanın, bağlandığı her sistemde 10.000 m³/h hava taşıyacağı düşünülmemelidir.

Fan bir havalandırma sistemine bağlandığında, kanal, dirsek, filtre, damper, menfez ve diğer elemanların oluşturduğu dirençle karşılaşır. Bu nedenle fanın sağlayacağı gerçek hava debisi, fanın debi-basınç karakteristiği ile sistemin oluşturduğu direnç birlikte değerlendirilerek belirlenmelidir.

Aksiyel fanlarda debi, basınç, sistem direnci ve fan eğrisinin nasıl değerlendirilmesi gerektiğini sonraki yazımızda ayrıntılı olarak ele alacağız.

Konu hakkında daha ayrıntılı bilgi için aksiyel fan nasıl seçilir rehberimizi inceleyebilirsiniz.

Sık Sorulan Sorular

Aksiyel fan ne işe yarar?

Aksiyel fan, havanın bir ortamdan diğerine taşınmasını veya belirli bir alan içerisinde hava hareketi oluşturulmasını sağlar. Genel havalandırma, sıcak hava tahliyesi, taze hava uygulamaları ve ekipman soğutması gibi farklı amaçlarla kullanılabilir.

Aksiyel fan havayı hangi yönde hareket ettirir?

Aksiyel fanlarda hava, temel olarak fanın dönme eksenine paralel doğrultuda hareket eder. Fanın "aksiyel" olarak adlandırılmasının nedeni de bu hava akış yönüdür.

Aksiyel fan yüksek basınç sağlar mı?

Bu sorunun cevabı fanın tasarımına bağlıdır. Basit pervane tipi aksiyel fanlar daha düşük basınçlı uygulamalarda kullanılırken, farklı gövde ve kanat tasarımlarına sahip aksiyel fanlar daha yüksek basınç gerektiren uygulamalar için tasarlanabilir. Bu nedenle ürünün fan eğrisi ve teknik performans verileri incelenmelidir.

Aksiyel fan ile radyal fan aynı mıdır?

Hayır. Aksiyel ve radyal fanların hava akış biçimleri ve performans karakteristikleri farklıdır. Hangi fan tipinin daha uygun olduğu, uygulamanın ihtiyaç duyduğu hava debisi, basınç ve sistem yapısına göre belirlenmelidir.

Bu konuyu ayrıntılı olarak ele aldığımız aksiyel fan ile radyal fan arasındaki farklar yazımızı da inceleyebilirsiniz.

Doğru Aksiyel Fan Seçimi İçin Teknik Destek

Havalandırma sisteminde kullanılacak aksiyel fan seçilirken yalnızca fan çapı veya maksimum hava debisi dikkate alınmamalıdır. Uygulamanın hava ihtiyacı, sistem direnci, çalışma ortamı, montaj şekli ve fanın performans karakteristikleri birlikte değerlendirilmelidir.
